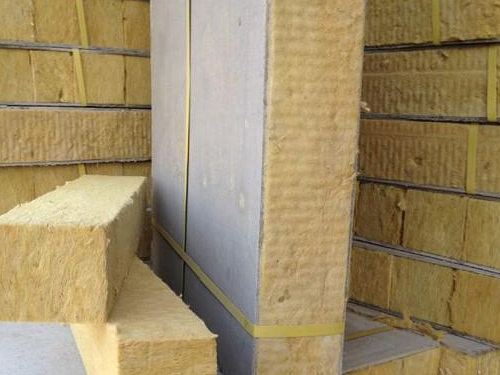

復(fù)合巖棉板采用的材料均為A級(jí)不燃材料。水泥纖維板判定指標(biāo)(A級(jí))爐內(nèi)平均溫度≤50℃;持續(xù)燃燒時(shí)間≤20s；質(zhì)量損失≤50%。本產(chǎn)品指標(biāo)分別是爐內(nèi)平均溫度=19℃；持續(xù)燃燒時(shí)間=0s；質(zhì)量損失=13%。巖棉的燃燒性能檢測(cè)結(jié)果A級(jí)不燃材料。
使用范圍
因其強(qiáng)度大 防水性能好 適合 外墻保溫 地面 屋頂?shù)谋?br />
良好的保溫性能：
復(fù)合巖棉板中的巖棉是采用優(yōu)質(zhì)巖棉復(fù)合而成的。標(biāo)準(zhǔn)要求導(dǎo)熱系數(shù)W/(m/K)≤0.044；憎水率≥98.0%；吸水率≤5%；熱荷重收縮度≥600℃，本產(chǎn)品導(dǎo)熱系數(shù)W/(m?K)=0.043；憎水率=98.30%；吸水率=3.6%；熱荷重收縮度=660℃。
優(yōu)越的耐侯性能和抗沖擊性能
復(fù)合巖棉板中的飾面板是采用高強(qiáng)耐侯的水泥纖維作為防護(hù)層。標(biāo)準(zhǔn)密度g/cm31.4
|
檢驗(yàn)項(xiàng)目 |
標(biāo)準(zhǔn)要求 |
測(cè)定值 |
|
外觀 |
表面平整,無傷痕、污跡、破損 |
表面平整，未見傷痕、污跡、破損 |
|
尺 寸 |
長(zhǎng) 度 mm |
1200+15 -3 |
1203 |
|
寬 度 mm |
600 |
600 |
|
厚 度 mm |
50+5 -3 |
51 |
|
密 度 kg/m3 |
------ |
180 |
渣球含量 %
（粒徑大于0.25 mm） |
≤10 |
3.8 |
|
燃燒性能 |
A級(jí) |
A級(jí) |
|
纖維平均直徑 μm |
≤7.0 |
4.3 |
|
導(dǎo)熱系數(shù)W/(m ·K) (平均溫度25℃) |
≤0.040 |
0.039 |
|
憎水率 % |
≥98.0 |
99.9 |
|
抗拉強(qiáng)度 Kpa |
≥7.5 |
15.2 |
壓縮強(qiáng)度 Kpa
（10%變形） |
≥40 |
77.6 |
|
酸度系數(shù) |
≥1.6 |
2.0 |
巖棉外墻外保溫系統(tǒng)的性能指標(biāo)
|
項(xiàng)目 |
單位 |
性能指標(biāo) |
試驗(yàn)方法 |
|
耐候性 |
耐候性試驗(yàn)后外觀 |
— |
不得出現(xiàn)飾面層起泡或剝落、保護(hù)層空鼓或脫落等破壞，不得產(chǎn)生滲水裂縫 |
JGJ144附錄A.3 |
|
抹面層與保溫層拉伸粘結(jié)強(qiáng)度 |
MPa |
不得小于0．01MPa，且破壞部位應(yīng)位于保溫層內(nèi) |
JGJ144附錄A.3 |
|
吸水量（浸水1小時(shí)） |
g/m2 |
≤1000 |
JGJ144附錄A.6 |
|
水蒸氣透過濕流密度 |
g/(m2·h) |
≥1.67 |
JGJ144附錄A.11 |
|
耐凍融性能 |
凍融后外觀 |
— |
30次凍融循環(huán)后保護(hù)層無空鼓、脫落，無滲水裂縫 |
JGJ144附錄A.4 |
|
保護(hù)層與保溫層拉伸粘結(jié)強(qiáng)度 |
|
MPa |
不得小于0．01MPa，且破壞部位應(yīng)位于保溫層內(nèi) |
JGJ144附錄A.4 |
|
不透水性 |
— |
2h不透水（試樣抹面層內(nèi)側(cè)無水滲透） |
JGJ144附錄A.10 |
|
|
|
|
|
|
|
用途
石化行業(yè)—石油、電力、化工行業(yè)設(shè)備的絕熱保溫吸音降噪；建筑行業(yè)—建筑隔墻、幕墻、屋頂和圍護(hù)的絕熱保溫吸音降噪；工礦行業(yè)—工業(yè)窯爐、烘箱、大口徑儲(chǔ)罐及船舶的保溫防火等，亦可在巖棉板表層粘防潮鋁箔、黑（白）玻纖布夾筋玻纖氈等裝飾及防潮貼面。
